Como evitar queda de tensão em projetos de sistemas de iluminação LED Flex ultralongos

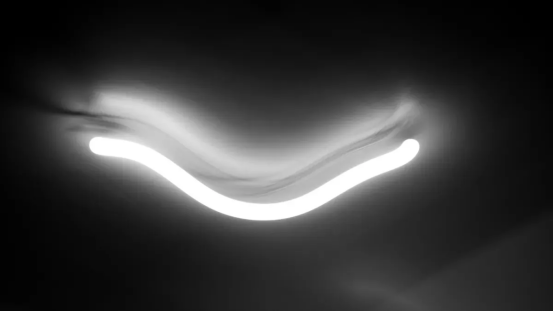

Uma faixa flexível de LED brilha intensamente perto de sua fonte de alimentação. A extremidade desaparece, muda de cor ou pisca. Este sintoma sinaliza queda de tensão, que piora à medida que as corridas aumentam. A correção combina cinco métodos: alimentação de 24 V, fio de cobre mais grosso, fiação paralela, injeção de energia e segmentos de alimentação mais curtos. Dois números guiam cada decisão. A fórmula é V = I x R. Aqui V representa a perda de tensão, I representa a corrente em amperes e R é a resistência do fio de ida e volta em ohms. Uma margem de segurança da fonte de alimentação de 20% é a segunda. O Ultra-long LED Flex da NOVANEON suporta corridas prolongadas. A fiação correta continua essencial. Este guia fornece uma abordagem prática e passo a passo para qualquer projeto de sistema de iluminação LED flexível ultralongo.

Principais conclusões

· Calcule a queda de tensão antes de comprar componentes. Use a fórmula V = I x R. Isso evita fiação subdimensionada. Evita tiras escuras.

· Escolha 24V em vez de 12V para percursos longos . Isso reduz pela metade o consumo de corrente para a mesma potência. Corrente mais baixa reduz a queda de tensão.

· Use fiação paralela para seções de tiras. Cada seção se conecta diretamente à fonte de alimentação. Isso evita a perda de tensão em cadeia.

· Divida corridas longas em zonas de potência mais curtas. Cada zona recebe sua própria linha alimentadora. A corrente mais baixa por zona reduz a queda de tensão.

· Use injeção de energia em vários pontos ao longo da tira. Este método fornece energia constante. Mantém o brilho uniforme de ponta a ponta.

· Use fio de cobre grosso para linhas de alimentação. Coloque as fontes de alimentação perto da faixa. Essas escolhas reduzem a queda de tensão.

· Dimensionar a fonte de alimentação com margem de segurança de 20%. Carregue a unidade com 80% da capacidade. Isso protege o driver contra superaquecimento.

· Verifique a tensão final com um multímetro após a instalação. Esta leitura confirma a tensão correta. Ele detecta erros de fiação antecipadamente.

Resposta rápida: Evite queda de tensão com 24 V e alimentação paralela

Use 24V em vez de 12V

Um sistema de 24 V consome metade da corrente de um sistema de 12 V que fornece a mesma potência. Esta relação segue a lei de Ohm. Corrente mais baixa significa perdas resistivas mais baixas ao longo dos traços de cobre. A tabela abaixo resume a diferença.

Uma faixa de 24 V, portanto, mantém um brilho consistente durante um funcionamento contínuo muito mais longo antes que a queda de tensão se torne perceptível. Para percursos superiores a cerca de 16 pés, recomenda-se 24 V porque oferece maior flexibilidade e brilho consistente. A série Ultra-long LED Flex da NOVANEON é uma opção desenvolvida especificamente para comprimentos estendidos. Reduz pontos de conexão e requisitos de injeção de energia.

Alimente a tira em vários pontos

Injeção de energia significa alimentar energia em vários pontos ao longo da tira, em vez de apenas em uma extremidade. Este método neutraliza a queda de tensão em longos percursos. Uma tira de 24 V precisa de menos pontos de injeção do que uma tira de 12 V de comprimento e saída equivalentes. A corrente mais baixa em um sistema de 24 V produz substancialmente menos perda de tensão induzida por resistência na mesma distância.

Os instaladores não devem simplesmente amarrar as tiras de ponta a ponta. O funcionamento total de uma única fonte de alimentação não pode exceder o máximo recomendado sem que ocorra queda de tensão. A injeção de energia estende o comprimento efetivo do percurso. Mantém o brilho uniforme em toda a instalação.

Encurte as execuções com distribuição de energia

A distribuição de energia divide um longo percurso em zonas mais curtas e alimentadas de forma independente. Cada zona recebe energia de uma linha de alimentação próxima. Essa abordagem encurta a distância que a corrente deve percorrer através dos traços de cobre da tira. Distâncias mais curtas significam menor resistência e menor perda de tensão.

Um sistema de 24 V suporta zonas mais longas do que um sistema de 12 V. Isto reduz o número total de pontos de injeção necessários. A série Ultra-long LED Flex da NOVANEON suporta distâncias estendidas com saída estável. Reduz o número de pontos de injeção necessários para um sistema de iluminação LED flexível ultralongo. A capacidade e a fiação adequadas da fonte de alimentação ainda são importantes. Os instaladores devem calcular a queda de tensão antes de comprar componentes.

Causas e impactos da queda de tensão

Resistência em Longos Traços de Cobre

Cada faixa flexível de LED contém traços finos de cobre que transportam corrente ao longo de seu comprimento. Esses traços possuem resistência elétrica. À medida que a faixa cresce, a resistência total aumenta. A corrente deve viajar mais longe através de mais oposição. Essa oposição converte energia elétrica em calor e a extremidade oposta recebe uma voltagem mais baixa.

As tiras de LED convencionais enfrentam esse problema. Eles exigem pontos de injeção de energia frequentes para manter o brilho uniforme. Os produtos LED flex ultralongos da NOVANEON resolvem isso de forma diferente. Eles minimizam os pontos de conexão enquanto mantêm um brilho estável em execuções prolongadas.

A resistência ao traço de cobre depende da qualidade do material e da área da seção transversal. O cobre mais espesso oferece menor resistência por metro. Traços mais amplos reduzem a perda de tensão em qualquer distância. Mesmo o bom cobre, entretanto, ainda tem resistência. Os instaladores devem respeitar os comprimentos máximos de percurso, usar fontes de tensão mais altas, alimentar a energia de ambas as extremidades e selecionar um fio alimentador mais grosso.

Desvanecimento do brilho e mudança de cor

O sintoma mais visível da queda de tensão é o brilho irregular. A faixa brilha intensamente perto da fonte de energia. Perto do outro extremo, a luz diminui continuamente. À medida que a tensão diminui, cada LED recebe menos energia. A saída de luz cai proporcionalmente.

A mudança de cor acompanha o desbotamento. Os emissores de LED branco mudam de tonalidade quando a tensão direta muda. Uma faixa que parece branca pura no início parece quente ou amarela no final. Essa inconsistência arruína a iluminação arquitetônica. Uma fachada com mudanças graduais de tonalidade parece pouco profissional.

Cintilação também pode aparecer. Quando a tensão disponível se aproxima do mínimo exigido pelo driver de LED, a saída torna-se instável. A oscilação pode ser sutil, mas câmeras e sensores de movimento a detectam. Prevenir a queda de tensão em primeiro lugar é a única solução confiável.

Acúmulo de calor e estresse do motorista

A perda de energia resistiva em circuitos de LED gera calor indesejado. Traços de cobre que transportam correntes pesadas aquecem rapidamente. A redução da perda resistiva reduz diretamente a geração de calor. Componentes de baixa resistência em caminhos de alta corrente, como MOSFETs com baixo RDS(on), minimizam a queda de tensão e o calor operacional. Esses componentes aparecem em drivers bem projetados, mas as condições de instalação continuam cruciais.

À medida que o comprimento da tira aumenta, a tensão cai continuamente devido ao traço de cobre e à resistência do fio de alimentação. Essa queda estressa o driver do led. O driver trabalha mais para manter a corrente nominal. Esforço extra reduz a vida útil do produto e aumenta a temperatura operacional. A eficiência do motorista é importante. Topologias de comutação eficientes desperdiçam menos energia na forma de calor do que reguladores lineares ineficientes.

O calor ameaça um sistema de iluminação LED flexível ultralongo . Ele se acumula na faixa e dentro do gabinete do driver. O calor excessivo acelera a degradação do emissor de LED. Também danifica as juntas de solda e o isolamento ao longo do tempo. Um sistema quente falha prematuramente.

A prevenção segue regras simples. Respeite o comprimento máximo da tira para a tensão escolhida. Use sistemas de 24 V em vez de 12 V. Alimente a energia de vários pontos. Escolha fio alimentador de cobre grosso. Estas medidas reduzem a perda resistiva, mantêm as temperaturas controladas e protegem os LEDs e o driver.

Calcule a queda de tensão e os comprimentos de operação segura

A fórmula básica de queda de tensão

V = I x R

A lei de Ohm fornece a base para todo cálculo de queda de tensão. A relação afirma que a perda de tensão é igual à corrente multiplicada pela resistência. Para um circuito simples, um leitor multiplica a corrente em amperes pela resistência do condutor em ohms. O resultado dá a tensão perdida ao longo desse condutor. Esta relação básica se expande para uma forma mais prática para instalações de fitas LED. A fórmula padrão da indústria para sistemas LED de baixa tensão é VD = (2 × L × I × R) / 1000. Nesta equação, VD representa a queda de tensão em volts, L significa comprimento do condutor unidirecional em pés, I é a corrente em amperes e R é a resistência do condutor em ohms por 1000 pés. O fator 2 é responsável pelos condutores de alimentação e retorno em um circuito completo.

Use comprimento de fio de ida e volta

Um erro comum envolve inserir a distância de ida e volta na fórmula. A fórmula já inclui o fator 2 para o caminho de retorno. Se um leitor inserir a distância de ida e volta, o cálculo mostra o dobro da queda de tensão real. A abordagem correta usa distância unidirecional para L. A corrente deve viajar até a carga e retornar à fonte. Esta viagem de ida e volta duplica a resistência efetiva. Os instaladores que esquecem este detalhe superestimam a perda de tensão e podem superdimensionar os componentes desnecessariamente. Outros que ignoram o caminho de retorno subestimam totalmente as perdas e enfrentam um escurecimento no extremo oposto. A fórmula trata disso automaticamente quando L representa o comprimento unidirecional.

Encontre a potência por metro da sua faixa

A folha de dados fornece o ponto de partida para cada cálculo. Os leitores devem localizar a especificação de potência por metro para a faixa escolhida. Este número orienta as estimativas de potência da tira de LED e as determinações seguras do comprimento de execução. Uma tira avaliada em 4 watts por pé consome 4 watts para cada pé de comprimento. Multiplique esse valor pelo comprimento total do trecho para encontrar a carga elétrica total. Por exemplo, uma faixa de 50 pés a 4W/pé produz uma potência em plena carga de 200W. A corrente calculada segue então a tensão do sistema. Uma carga de 200 W em um sistema de 24 V consome aproximadamente 8,3 A. Esta corrente calculada alimenta diretamente a fórmula de queda de tensão. O mesmo valor de potência por metro também determina o consumo de energia por metro para orçamento de energia. Os instaladores que pularem esta etapa não poderão dimensionar corretamente as fontes de alimentação ou os fios dos alimentadores.

Comprimentos máximos de execução em 5V, 12V e 24V

A tensão determina a distância que uma faixa pode percorrer antes que a injeção de energia seja necessária. A tabela abaixo resume os comprimentos máximos de operação recomendados antes que a queda de tensão se torne perceptível.

Esses números pressupõem uma carga típica de tiras. Maior potência por metro encurta essas distâncias. A potência mais baixa os estende ligeiramente. O padrão é claro: tensões mais altas suportam execuções mais longas. Um sistema de 24 V atinge aproximadamente o dobro da distância de um sistema de 12 V antes de exigir alimentações de energia adicionais. Esta vantagem explica porque 24V é a escolha preferida para projetos de sistemas de iluminação LED flex ultralongos .

Os padrões da indústria fornecem orientações adicionais. O NEC recomenda uma queda de tensão máxima de 3% para circuitos ramificados e 5% para o alimentador e circuito derivado combinados. Para sistemas de fita LED de baixa tensão de 12V, uma queda de 3% equivale a apenas 0,36V. Esta pequena perda pode causar escurecimento visível. Muitos profissionais buscam menos de 2% para brilho consistente. O padrão da indústria para iluminação de baixa tensão é manter cada luminária dentro de 10% da tensão nominal de saída do transformador. Em um sistema de 12 V, nenhum aparelho deve cair abaixo de 10,8 V.

Um exemplo prático esclarece o processo. Considere uma faixa de 24 V de 50 pés usando 4 W/pé. A carga total é de 200W. A corrente é de cerca de 8,3A. Suponha que o instalador use fio 12 AWG com resistência de 1,98 ohms por 1.000 pés. O comprimento unilateral é de 50 pés. A fórmula de queda de tensão fornece VD = (2 × 50 × 8,3 × 1,98) / 1000. Isso equivale a aproximadamente 1,64V. A tensão de alimentação é 24V. A extremidade oposta recebe cerca de 22,36V. Este valor permanece bem dentro da faixa aceitável. Um sistema de 12 V com a mesma carga consumiria 16,6 A e perderia o dobro da tensão. O sistema de 24 V tem claramente um desempenho melhor.

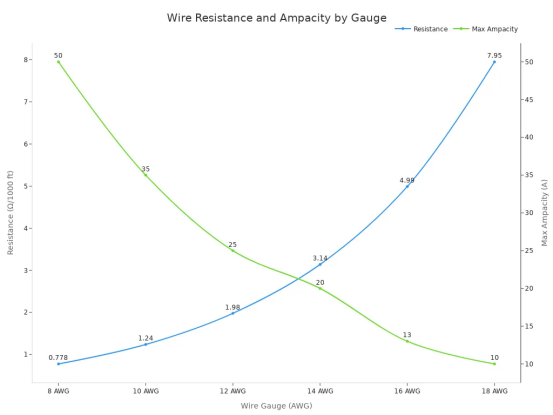

O gráfico abaixo mostra como a resistência do fio e a ampacidade máxima variam de acordo com a bitola do fio. Os instaladores usam esses dados para selecionar fios alimentadores que minimizem a queda de tensão.

Fio de bitola mais pesada oferece menor resistência e maior capacidade de corrente. Um fio 12 AWG carrega 25A com uma resistência de 1,98 ohms por 1.000 pés. Um fio 18 AWG carrega apenas 10A com uma resistência de 7,95 ohms por 1.000 pés. A diferença é substancial. Os instaladores devem sempre combinar a bitola do fio com a carga calculada e a distância unidirecional. Cinco métodos reduzem a queda de tensão: usar uma seção transversal de cabo maior, reduzir o comprimento do cabo, distribuir a fonte de alimentação mais próxima da carga, adicionar pontos de injeção de energia apropriados e projetar a distribuição de energia com base na carga real e nos requisitos de queda de tensão.

Calcule a potência da faixa de LED para dimensionamento da fonte de alimentação

Estimar a potência total da faixa de LED

O dimensionamento de uma fonte de alimentação começa com um número: a potência total exigida por cada barra da instalação. Um leitor multiplica a potência da tira por metro pelo seu comprimento total. Um trecho de 4 metros de uma tira avaliada em 10 W/m consome 40 watts. Este valor representa a potência de carga total para aquela execução única.

Várias execuções exigem uma abordagem diferente. O instalador calcula a potência de cada tira individualmente e depois soma todos os valores para obter a potência total da tira. Quatro trechos separados de 5 metros de uma tira avaliada em 9,6 W/m produzem 48 watts cada. A carga combinada chega a 192 watts. Essa energia total orienta todas as decisões subsequentes sobre o driver de LED e a fiação.

Uma pergunta comum é quantas fitas de LED posso usar com um único suprimento. A resposta depende inteiramente desta soma. A potência total da tira deve ficar abaixo da capacidade segura da unidade escolhida. A correspondência de tensão é igualmente crítica. Todas as tiras devem compartilhar a mesma tensão que o driver. Misturar tiras de 12 V e 24 V em uma fonte danificará os componentes.

O cálculo também responde quantas tiras de led uma fonte pode suportar em paralelo. Cada faixa se conecta diretamente às saídas do driver. Os instaladores nunca conectam as tiras em cadeia de ponta a ponta. Este arranjo paralelo mantém o consumo de corrente equilibrado em todas as execuções.

Aplique uma margem de segurança de 20%

Uma fonte de alimentação nunca deve operar continuamente em sua classificação máxima. A regra padrão da indústria de 80% mantém a potência total da tira igual ou inferior a 80% da saída nominal da unidade. Esta prática fornece um buffer de segurança contra superaquecimento, falha prematura e circuitos de proteção desarmados.

A tabela abaixo resume os dois padrões comuns de redução de classificação.

A margem de segurança de 20% proporciona benefícios mensuráveis. Uma unidade funcionando com 70–80% da capacidade produz menos calor do que uma funcionando com 95%. O calor degrada os componentes eletrônicos com o tempo. Portanto, um suprimento dimensionado adequadamente dura mais. A eficiência também atinge picos próximos a 80% da carga, o que minimiza o desperdício de energia. O headroom ajuda o driver a gerenciar pequenas flutuações de tensão da linha de energia principal. A tensão CC estável suporta cores de LED consistentes e prolonga a vida útil do emissor.

Carregue seu suprimento com no máximo 80% da capacidade. Isso é responsável pelo acúmulo de calor, perdas de eficiência e longevidade. Os suprimentos de alta qualidade podem lidar com 90%, mas limitam-se a 80% por segurança.

Um exemplo prático esclarece a matemática. Uma carga de faixa de 100W precisa de pelo menos uma fonte de 125W. O instalador multiplica a potência total por 1,25 para adicionar a margem de segurança de 20%. A fórmula de atalho potência do driver = w/m × total de metros × 1,25 captura essa relação. Uma expressão equivalente é tamanho do driver = w/m × metros × 1,25. Ambos produzem a mesma potência necessária da fonte de alimentação.

O exemplo de quatro execuções anterior ilustra o processo completo. A carga total é de 192 watts. Dividir por 0,8 dá 240 watts. O instalador seleciona uma unidade padrão com potência nominal de 240 W ou superior, como um modelo de 250 W ou 300 W. Esta potência necessária excede a carga bruta por uma margem confortável.

Use uma calculadora de potência de faixa de LED para verificar

O cálculo manual da potência da tira de LED deixa espaço para erros aritméticos. Uma calculadora de potência de fita LED automatiza o processo e verifica o resultado. Essas ferramentas aceitam entradas para comprimento de tira, potência por metro e tensão de alimentação. Eles geram a carga total e a classificação recomendada da fonte de alimentação.

O fluxo de trabalho de verificação segue uma sequência lógica. Primeiro, calcule a potência de cada tira usando a fórmula strip_watts = watts_per_metre × strip_length. Segundo, some todas as potências das tiras para obter a carga total. Terceiro, determine a capacidade segura do fornecimento usando safe_watts = PSU_watts × margin_factor, onde o fator de margem é normalmente 0,8. Quarto, confirme se total_strip_watts ≤ safe_watts.

Uma calculadora também ajuda a responder quantas fitas de LED uma determinada fonte suporta. O usuário insere a potência nominal da fonte e as especificações da tira. A ferramenta retorna o total máximo de metros permitido. Este cálculo de comprimento máximo usa a fórmula: Metros = (Fornecimento W × 0,80) ÷ W/m. O resultado informa ao instalador exatamente até onde a tira pode se estender antes de exceder a carga segura.

O valor da potência da tira de LED aparece ao longo desses cálculos. Ele determina a potência total da faixa, a potência necessária e a seleção final do driver. Os instaladores que verificam suas contas com uma calculadora detectam erros antes de comprar componentes. Esta etapa economiza tempo e dinheiro em um projeto de sistema de iluminação LED flexível ultralongo .

Conectando um sistema de iluminação LED Flex ultralongo em paralelo

Fiação Paralela vs. Fiação em Série

A fiação em série conecta seções de tira de ponta a ponta. A corrente viaja através dos finos traços de cobre de cada seção anterior. Cada emenda adiciona resistência. A extremidade oposta recebe menos tensão. Esta abordagem priva os metros finais de um sistema de iluminação LED flexível ultralongo.

A fiação paralela altera a arquitetura. Cada seção de tira se conecta diretamente à fonte de alimentação ou a um bloco de distribuição. A corrente não flui mais pelas seções vizinhas. A tensão permanece consistente durante toda a execução. A tabela abaixo compara duas topologias paralelas efetivas.

Quedas de tensão em traços longos podem reduzir o brilho na extremidade em grandes conjuntos de LED. Minimize esse efeito com uma topologia em estrela ou grade em vez de encadeamento em série. Alternativamente, aumente a largura do traço ou a espessura do cobre (por exemplo, 2 onças em vez de 1 onça) para diminuir a resistência.

A fiação em estrela, também chamada de injeção home-run, fornece a cada peça de tira seu próprio par de fios dedicado de volta a uma única fonte de alta potência ou bloco de distribuição. Nenhuma seção de tira alimenta a próxima através de seus traços de cobre. Fios grossos e de baixa resistência fornecem energia diretamente às placas de cobre da tira em vários locais. O brilho não depende mais da distância. Uma tira de 20 metros pode brilhar tão uniformemente quanto uma peça de 1 metro.

Defina pontos de injeção de energia em intervalos

A injeção de energia alimenta tensão em vários pontos ao longo da tira. O intervalo depende da tensão do sistema e da potência da tira por metro. Os intervalos padrão são de aproximadamente 3 a 5 metros para tiras de 12 V e 5 a 10 metros para tiras de 24 V. Maior potência por metro encurta a distância segura entre os pontos de injeção.

A série Ultra-long LED Flex da NOVANEON suporta distâncias estendidas com saída estável. Isto reduz o número de pontos de injeção necessários.

Use linhas de alimentação separadas para cada zona

Cada zona recebe sua própria linha de alimentação, um cabo grosso e de baixa resistência que vai da fonte até os blocos de alimentação da faixa. Alimentadores separados oferecem estes benefícios:

· Cabos de baixa tensão mais curtos

· Menor queda de tensão

· Localização de falhas mais fácil

· Menor corrente através de cada divisor

· Controle mais flexível

· Substituição mais fácil de peças individuais

· Evita que toda a parede dependa de uma só fonte de alimentação; uma falha de zona única deixa o resto operando

· Cada zona permanece eletricamente separada, a menos que o equipamento seja projetado para compartilhamento de corrente

Dividir a iluminação em zonas de potência separadas em instalações maiores melhora a confiabilidade, reduz a queda de tensão e facilita a manutenção futura.

As linhas de alimentação simplificam o cálculo da queda de tensão. Cada zona suporta a sua própria carga em vez do comprimento total instalado. Isso mantém a corrente mais baixa em todos os cabos.

Escolha a bitola correta do fio e o local da fonte de alimentação

Combine a bitola do fio com a corrente e a distância

A seleção do fio alimentador depende de duas variáveis: a corrente calculada e a distância do cabo. Os instaladores não devem dimensionar os fios do alimentador apenas com base no comprimento da tira. A tira contínua máxima publicada de 32,8 pés (10 m) é um limite de comprimento de tira. Não representa uma tolerância de distância do fio do alimentador ou uma garantia de queda de tensão zero. Um cabo alimentador mais longo adiciona resistência, independentemente de quão curta a tira possa ser.

O caminho completo do driver ou controlador de LED até a conexão da faixa é importante. Para percursos de alimentação de até 20 m, os instaladores aplicam os mesmos critérios em todo o trajeto. Eles combinam a bitola do fio com a corrente nominal e com o ajuste do conector, contagem de condutores, polaridade e requisitos de vedação do sistema. Um fio que transporta a corrente com segurança ainda pode não encaixar no conector ou pode não vedar adequadamente em condições externas.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

A manutenção preventiva depende dessa mesma medição. Os técnicos verificam a consistência da tensão ao longo da faixa, especialmente para configurações mais longas. Eles comparam as leituras no ponto de alimentação de energia e no LED mais distante. Uma diferença significativa entre esses dois valores aponta para o acúmulo de resistência nos traços de cobre ou nos fios do alimentador. A detecção precoce desse problema evita a perda permanente de brilho e a mudança de cor.

Inspecione emendas, conectores e polaridade

Conexões soltas interrompem o fluxo elétrico e fazem com que as seções pisquem ou escureçam intermitentemente. Conectores snap-on baratos são uma fonte comum de contato elétrico instável. Os técnicos devem inspecionar cada emenda e conector quanto ao aperto e corrosão. Fios danificados ou juntas de solda deficientes requerem substituição imediata.

Erros de polaridade também produzem mau funcionamento. Os condutores positivos e negativos invertidos impedem que a faixa acenda ou causam um comportamento errático. Os instaladores verificam a polaridade em cada ponto de conexão antes de ligar a energia. Eles também verificam se os conectores correspondem às classificações de tensão e corrente da tira. Um conector classificado para corrente mais baixa pode superaquecer e falhar sob carga.

Atualizar fontes de alimentação e adicionar pontos de injeção

Uma fonte de alimentação subdimensionada não pode fornecer tensão e corrente estáveis. Quando uma unidade opera perto ou além de sua capacidade máxima, ocorre cintilação, escurecimento ou brilho irregular. As fontes de alimentação devem operar com apenas 70%–80% da capacidade nominal. Uma faixa de LED de 24 V com potência de 60 W não deve ser emparelhada com um driver de 60 W. Executar um driver com 100% de carga causa superaquecimento. Um buffer de 20% é recomendado, portanto, uma carga mínima de 75W exige uma unidade de 96W–100W.

Equipamentos de dimerização incompatíveis são considerados a principal causa de cintilação, zumbido e falha prematura do driver. Nem todos os drivers de LED reguláveis ​​funcionam com todos os interruptores dimmer. Conectar um driver não regulável a um interruptor dimmer normalmente resulta em oscilação, zumbido, superaquecimento ou falha silenciosa do driver. Os instaladores devem verificar a compatibilidade antes da instalação.

Adicionar pontos de injeção de energia resolve a queda de tensão em longos percursos. O uso de sistemas de 24 V, conexões de fonte de alimentação de extremidade dupla ou fiação paralela melhora a uniformidade e a estabilidade da iluminação em longas distâncias. Cada corrida individual deve permanecer dentro do comprimento recomendado para evitar escurecimento nas extremidades.
O sucesso das execuções ultralongas depende de cinco opções: alimentação de 24 V, fiação paralela, injeção de energia, alimentadores pesados ​​de cobre e uma margem de segurança de 20% no fornecimento. Os instaladores devem calcular a queda de tensão antes de comprar componentes. Eles precisam da potência da tira por metro e do comprimento seguro do percurso para a tensão escolhida. A série Ultra-long LED Flex da NOVANEON reduz os pontos de conexão, mas a capacidade de fornecimento e a fiação adequadas permanecem essenciais.

Uma simples lista de verificação de pré-instalação mantém o projeto em andamento:

1. Meça a potência da tira por metro.

2. Calcule a carga total.

3. Divida em zonas de poder.

4. Marque os pontos de injeção.

5. Escolha a bitola do fio.

6. Instale.

7. Verifique a tensão da extremidade remota.

Essas etapas protegem o brilho, a precisão das cores e a vida útil do driver. Um sistema de iluminação LED flexível ultralongo funciona de forma confiável quando os instaladores respeitam seus limites elétricos.

Perguntas frequentes

Algumas perguntas são recorrentes em cada instalação de LED ultralongo. Seguem respostas curtas e diretas.

O que faz com que uma faixa flexível de LED diminua na extremidade?

Traços de cobre dentro da tira transportam corrente e resistência. Traços mais longos geram maior resistência total. A corrente que passa por essa resistência perde tensão, exatamente como V = I × R prevê. A extremidade oposta recebe menos energia, então o brilho diminui e a luz branca muda para tons amarelos quentes.

Até que ponto uma faixa de 24 V pode percorrer antes que a queda de tensão se torne perceptível?

Uma faixa típica de 24 V suporta um percurso de 10 a 12 metros sem alimentação de energia extra. Um sistema de 12V atinge cerca de 5 metros. Uma faixa de 5V gerencia apenas 1–2 metros. Maior potência por metro encurta cada distância. Os instaladores devem confirmar o consumo real de energia da faixa antes de escolher um comprimento de percurso.

Com que frequência os instaladores devem adicionar pontos de injeção de energia?

Os intervalos padrão são de 3 a 5 metros para tiras de 12 V e de 5 a 10 metros para tiras de 24 V. A potência da tira por metro define o espaçamento exato. As réguas de alta potência exigem intervalos mais curtos. A série Ultra-long LED Flex da NOVANEON amplia essas distâncias, reduzindo o número de pontos de injeção necessários.

Qual bitola de fio funciona melhor para longos percursos de alimentador?

Os instaladores devem combinar o medidor com a corrente e a distância. Um alimentador de cobre 12 AWG transporta 25A a 1,98 ohms por 1.000 pés. Um fio 18 AWG transporta apenas 10A a 7,95 ohms por 1.000 pés. Medidor mais pesado reduz a resistência. Use o fio de menor resistência que o conector aceita.

Como os instaladores calculam o tamanho correto da fonte de alimentação?

A potência total da tira é igual a watts por metro multiplicado pelo comprimento total. Divida esse valor por 0,8. Uma carga de faixa de 100W, por exemplo, precisa de uma fonte de 125W. Esta margem de segurança de 20% protege o driver contra acúmulo de calor e falhas prematuras.

O Ultra-long LED Flex da NOVANEON elimina a necessidade de análise de queda de tensão?

A série minimiza os pontos de conexão e mantém a saída estável em execuções prolongadas. O instalador ainda dimensiona a fonte de alimentação e o fio do alimentador corretamente. Cada projeto precisa da potência da tira por metro e de um cálculo de queda de tensão antes do início da instalação.
