Pare a queda de tensão em suas luzes LED Flex ultralongas com essas soluções

Um proprietário termina uma instalação de fitas de LED de 9 metros, apenas para observar os últimos três metros brilharem fracamente. Os LEDs brancos mudam para um amarelo fosco. A frustração se instala e muitos presumem que o produto está com defeito. Este cenário não é uma falha das próprias faixas de luz LED. É um fenômeno elétrico previsível chamado queda de tensão – e a chave para resolvê-lo é evitar a queda de tensão desde o início.

Os sintomas comuns de queda de tensão na iluminação com fita LED incluem:

· Dimmer LEDs perto do final da faixa

·  Mudança de cor, especialmente em faixas RGB (o vermelho pode dominar à medida que o azul e o verde desaparecem) ·  Brilho irregular, especialmente perceptível em faixas de LED brancas

·  Cintilação sob carga

Este artigo explica a ciência por trás da queda de tensão e oferece soluções comprovadas, desde a atualização para sistemas de 24 V até a injeção estratégica de energia. Esses métodos garantem brilho uniforme em qualquer comprimento e ajudam a evitar queda de tensão antes que ela se torne um problema. No final, os leitores terão um plano de ação claro para corrigir e prevenir esse problema permanentemente, garantindo que a iluminação com faixa de LED funcione perfeitamente.

Como evitar queda de tensão: principais causas explicadas

A queda de tensão descreve a diminuição gradual da tensão ao longo do comprimento das fitas de LED. Este fenômeno ocorre devido à resistência inerente dos traços de cobre e dos fios de alimentação. Pense na pressão da água em uma longa mangueira de jardim. A água flui facilmente na torneira, mas a pressão cai consideravelmente quando chega ao fim. As causas da queda de tensão são simples: a resistência aumenta com a distância e cada fio e traço de cobre adiciona resistência ao circuito.

O papel da resistência em corridas longas

A resistência dos traços de cobre em uma faixa de LED é diretamente proporcional ao seu comprimento. À medida que o comprimento aumenta, a resistência aumenta e a queda de tensão torna-se mais significativa. Isso explica por que longas tiras de LED geralmente mostram LEDs mais escuros na extremidade oposta. A tensão disponível para os LEDs diminui à medida que a corrente percorre a tira.

A tabela abaixo mostra como a bitola do fio e a espessura do cobre da PCB afetam a perda de tensão.

Por que as tiras de 12 V falham além de 5 metros

Por que as tiras de 12 V falham além de 5 metros, enquanto as tiras de 24 V podem durar o dobro? A resposta está na atualidade. Para a mesma potência, um sistema de 12V consome o dobro da corrente de um sistema de 24V. Corrente mais alta aumenta a queda de tensão proporcionalmente.

O primeiro sintoma de problema é o escurecimento na extremidade oposta. Em seguida, os LEDs brancos mudam para um tom quente ou amarelo. Essa mudança de cor ocorre porque LEDs de cores diferentes exigem tensões diretas diferentes. Quando a tensão cai abaixo do limite dos LEDs azuis ou verdes, eles diminuem ou apagam, deixando o vermelho dominar. Esse entendimento ajuda os projetistas a evitar quedas de tensão em novas instalações.

Para entender os números, considere este cálculo:

A fórmula de perda de tensão é V_loss = I × R, onde I é a corrente em amperes e R é a resistência em ohms.
Para fio de cobre 18 AWG, a resistência por metro é de aproximadamente 0,021 Ω. Para uma corrida de 10 metros (incluindo o caminho de retorno), a resistência total é de cerca de 0,21 Ω. Supondo uma corrente de 1,5A para uma faixa de LED de 5 metros, a perda de tensão é de 1,5A × 0,21Ω = 0,315V. Esta perda de 0,315 V representa cerca de 2,6% de uma alimentação de 12 V, o que é geralmente aceitável. No entanto, extensões mais longas ou fios mais finos podem causar perdas de tensão superiores a 5%, levando a um escurecimento visível na extremidade oposta.

Este cálculo mostra por que a compreensão das causas da queda de tensão ajuda os projetistas a planejar longos ciclos de fitas de LED. A combinação de distância, bitola do fio e tensão do sistema determina se uma instalação de longa distância terá desempenho uniforme.

Calculando a queda de tensão para suas fitas LED

A fórmula fundamental para calcular a queda de tensão é simples: Queda de tensão (V) = Corrente (I) × Resistência total (R). Esta relação revela que duas variáveis ​​primárias controlam o resultado. A corrente representa o fluxo de eletricidade através do circuito, medido em amperes. A resistência abrange todos os obstáculos que impedem esse fluxo, incluindo os traços internos de cobre da tira e os fios de alimentação que conectam a fonte de alimentação à tira.

A fórmula simples e as principais variáveis

Vários fatores influenciam o componente de resistência desta equação. O tamanho do condutor é significativamente importante – uma área de seção transversal maior reduz a resistência. A composição do material também desempenha um papel importante, com o cobre oferecendo menor resistência que o alumínio. A duração da corrida aumenta a resistência proporcionalmente, e a temperatura também afeta a resistência, com temperaturas mais altas aumentando-a.

A bitola do fio impacta diretamente os valores de resistência. Um fio 10 AWG oferece aproximadamente 1 ohm por 1.000 pés, enquanto um fio 20 AWG apresenta cerca de 10 ohms por 1.000 pés, e um fio 30 AWG atinge aproximadamente 100 ohms por 1.000 pés. Esta relação exponencial significa que a seleção da bitola adequada do fio torna-se crítica para instalações longas. Uma diminuição de 10 números de calibre multiplica a condutância em aproximadamente 10 vezes.

Um exemplo prático com uma faixa de 24V

Considere um cenário do mundo real envolvendo uma faixa de LED de 24 V de 10 metros consumindo 2 amperes por metro. A corrente total para esta instalação chega a 20 amperes. Usando fios de alimentação 18 AWG com resistência de aproximadamente 0,021 ohms por metro, o cálculo ocorre da seguinte forma. Para um percurso de 10 metros incluindo o caminho de retorno, a resistência total do fio é igual a cerca de 0,21 ohms. Multiplicar a corrente de 20 A por esta resistência resulta em uma queda de tensão de 4,2 volts. Essa perda representa 17,5% do fornecimento de 24 V – uma redução substancial que causaria escurecimento visível nas fitas de LED.

Este exemplo demonstra por que os projetistas devem calcular a queda de tensão antes da instalação. A distância entre a fonte de alimentação e a extremidade da tira afeta diretamente o desempenho. Distâncias mais longas requerem fios mais grossos ou tensão mais alta do sistema para compensar.

Várias calculadoras online simplificam esse processo. Calculadoras de queda de tensão de fita LED dedicadas aceitam entradas de 12 V e 24 V, enquanto calculadoras DC gerais lidam com sistemas de 48 V. Ferramentas profissionais de fabricantes como Bock Lighting enfatizam que os sistemas de 12V apresentam escurecimento perceptível com apenas uma queda de 3% (0,36V). Esses recursos recomendam fios de bitola mais pesada, fios mais curtos e vários pontos de injeção de energia.

As ferramentas online permitem que os profissionais insiram o tipo, comprimento, tensão e carga do fio para determinar a bitola correta do fio. Essas ferramentas agilizam o processo de projeto e reduzem erros de cálculo.

Compreender a fórmula ajuda os designers a entender por que cada solução funciona. A relação entre corrente, resistência e tensão permanece constante independentemente da instalação específica.

Soluções comprovadas para evitar queda de tensão em iluminação com fita LED

Três abordagens comprovadas abordam o desafio de longos ciclos de LED. Cada método aborda a física subjacente de um ângulo diferente e os instaladores podem combiná-los para obter a máxima eficácia. A escolha certa depende da escala, do orçamento e dos requisitos de desempenho do projeto.

Atualizando para Sistemas 24V ou 48V

A solução mais direta envolve aumentar a tensão do sistema. Dobrar a tensão do sistema de 12 V para 24 V reduz pela metade a corrente para o mesmo fornecimento de energia. Como a queda de tensão é calculada como V_drop = I × R, reduzir pela metade a corrente reduz pela metade a queda de tensão em volts absolutos. No entanto, como a queda percentual é calculada em relação à linha de base mais alta de 24 V, a queda percentual de tensão é reduzida em 75%, e não em 50%. Esta melhoria dramática explica porque os grandes sistemas fora da rede escolhem esmagadoramente 48V para uma eficiência ainda maior.

Para a maioria dos projetos residenciais, as tiras de 24 V representam o ponto ideal. Eles suportam até 10 metros sem injeção de energia adicional, o que cobre perímetros típicos de salas e iluminação de sancas. Percursos comerciais ou ultralongos superiores a 20 metros beneficiam-se de sistemas de 48V. Essas opções de tensão mais alta eliminam preocupações com queda de tensão em grandes áreas sem comprometer o brilho. Eles também produzem menos calor e desperdiçam menos energia, resultando em operação mais fria e maior vida útil. Os sistemas tradicionais de baixa tensão sofrem queda de tensão em longas distâncias, causando seções mais escuras. Em contraste, os sistemas de 48 V permitem tiragens contínuas mais longas, mantendo um brilho consistente, reduzindo a necessidade de vários pontos de injeção de energia e simplificando a instalação. Isso resulta em menos junções, instalações mais limpas e saída de iluminação mais uniforme.

Implementando injeção de energia de ambas as extremidades

A injeção de energia oferece uma solução prática para instalações existentes que já utilizam tiras de 12V. Esta técnica envolve passar fios paralelos da fonte de alimentação até vários pontos ao longo da faixa. A alimentação de ambas as extremidades representa a forma mais simples desta abordagem. Para uma faixa de 50 pés, colocar a fonte de energia no meio e dividi-la em duas seções de 25 pés correndo para a esquerda e para a direita reduz pela metade a distância que a corrente percorre dentro da faixa.

O procedimento segue uma sequência clara. Primeiro, calcule o comprimento total da tira, a potência total e a tensão do sistema. Determine a corrente total usando a fórmula: Total Amps = Potência total da tira ÷ Tensão do sistema. Adicione uma margem de segurança de 20% para selecionar a potência da fonte de alimentação. Segundo, determine os pontos de injeção com base na tensão: a cada 5 metros para tiras de 12V, a cada 7–10 metros para tiras de 24V e a cada 15–20 metros para tiras de 48V. Terceiro, selecione a bitola do fio apropriada com base na corrente total no fio de injeção. Quarto, exponha as almofadas de cobre no ponto de injeção e solde os fios ou use um bloco conector. Quinto, conecte com a polaridade correta – a inversão da polaridade pode destruir os LEDs. Sexto, use uma única fonte de alimentação para todas as seções injetadas. Por fim, teste a instalação com brilho total por 10 minutos e verifique se a tensão no extremo oposto permanece em pelo menos 95% da tensão de alimentação.

Para tiras RGB ou RGBW, os injetores de energia também compensam a degradação do sinal. Instale um repetidor a cada 10 metros para tiras de 12 V para manter o controle estável em mais de 30 metros. Esses injetores de energia regeneram sinais de energia e de dados, garantindo cor e brilho consistentes durante toda a operação.

Drivers de corrente constante oferecem uma alternativa premium. Esses dispositivos ajustam a tensão automaticamente para manter a corrente constante, eliminando totalmente o escurecimento. Eles funcionam bem para tiras decorativas de longa distância, mesmo com fios finos como 28 AWG. Esta abordagem é adequada para instalações críticas onde o brilho uniforme é mais importante do que o custo.

Estas soluções práticas proporcionam flexibilidade aos instaladores. Seja atualizando para 24 V, implementando vários pontos de injeção de energia ou escolhendo drivers de corrente constante, cada método aborda a causa raiz. A chave continua sendo planejar a instalação em torno da especificação de comprimento máximo de execução da tira e posicionar a fonte de alimentação de acordo.

Escolhendo o sistema certo: tensão, bitola do fio e muito mais

A seleção dos componentes corretos para uma instalação de LED requer atenção a dois fatores críticos: tensão do sistema e tamanho do condutor. Ambos influenciam diretamente a queda de tensão e determinam se as fitas de LED funcionam uniformemente em todo o seu comprimento. As escolhas certas reduzem o desperdício de energia, simplificam a instalação e eliminam a necessidade de retrofits dispendiosos.

Selecionando a bitola correta do fio para longos trechos

A bitola do fio (AWG) impacta diretamente a resistência. Um número de bitola mais baixo indica um fio mais grosso com menos resistência. Para extensões superiores a 10 metros, os instaladores devem selecionar fio de pelo menos 18 AWG. Projetos que abrangem 20 metros ou mais exigem 14 AWG ou mais grosso. A relação entre bitola e resistência segue um padrão previsível: duplicar a espessura do fio pode reduzir a queda de tensão pela metade.

A tabela abaixo ilustra como a bitola e a tensão do fio afetam o comprimento máximo de percurso.

A seleção da bitola adequada do fio evita o escurecimento na extremidade da tira. A escolha correta depende do consumo total de corrente e da distância entre a fonte de alimentação e a régua. Os instaladores devem calcular a corrente esperada antes de escolher o fio. Este cálculo evita condutores subdimensionados que causam perda excessiva de tensão.

Comparando sistemas 12V, 24V e 48V

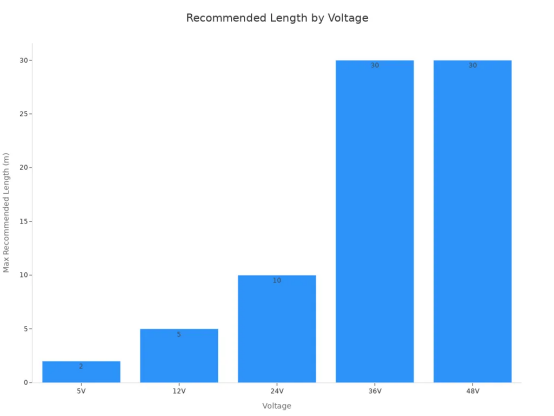

A tensão do sistema determina até que ponto as luzes de LED podem percorrer antes que a queda de tensão se torne visível. A tabela abaixo mostra o comprimento máximo recomendado para cada opção de tensão.

Para o mesmo nível de potência, um sistema de 12V consome aproximadamente o dobro da corrente de um sistema de 24V. Esta corrente mais elevada exige fios mais grossos, conectores maiores e mais pontos de injeção de energia. A opção 24V representa o ponto ideal para a maioria dos trabalhos residenciais. Suporta corridas de até 10 metros sem alimentações adicionais. O sistema 48V é adequado para projetos de grande escala e instalações de longa distância, embora exija tiras compatíveis e suprimentos que custam mais.

Os instaladores devem sempre verificar a especificação do comprimento máximo da tira antes de planejar a colocação da fonte de alimentação. Esta etapa simples evita problemas de queda de tensão antes que eles comecem. A regra geral mantém a tensão o mais baixa possível para o projeto enquanto divide trechos longos em seções mais curtas com a fonte de energia posicionada no meio.

Esta jornada começou com a física da resistência e terminou com soluções práticas. Este fenômeno é um desafio de engenharia solucionável, não uma falha de projeto. Duas conclusões se destacam. Para novas instalações, a escolha de fitas de LED de 24 V ou 48 V aumenta o espaço e ajuda a diminuir a queda de tensão. Para faixas de luz LED de 12 V existentes, a injeção de energia em intervalos estratégicos revive o desempenho do LED. Compreender os requisitos de nível de tensão ajuda a evitar queda de tensão. Esse planejamento durante a fase de projeto evita retrabalhos dispendiosos e a insatisfação do cliente. Um simples pré-cálculo elimina retornos de chamada comuns e economiza horas de trabalho e materiais. Essas duas estratégias constituem o núcleo de soluções eficazes. Essas soluções evitam problemas nas tiras de LED. Com essas soluções práticas, os LEDs ultralongos brilham com brilho uniforme.

Perguntas frequentes

Qual é o comprimento máximo recomendado para tiras de LED de 12V?

Um sistema de 12 V normalmente suporta percursos de até 5 metros antes que a queda de tensão se torne visível. Além desse comprimento, a extremidade oposta escurece visivelmente. O maior consumo de corrente das tiras de 12 V acelera essa perda. Os instaladores devem planejar seções mais curtas ou atualizar para 24V para distâncias maiores.

Como a bitola do fio afeta a queda de tensão?

Um fio mais grosso transporta mais corrente com menos resistência. Um número AWG mais baixo significa um condutor mais espesso. Para percursos superiores a 10 metros, o fio 18 AWG funciona adequadamente. Projetos com extensão de 20 metros exigem 14 AWG ou mais grosso. A escolha correta do fio reduz significativamente a perda de tensão.

A injeção de energia pode consertar uma instalação existente?

Sim. A injeção de energia adiciona fios paralelos da fonte de alimentação a vários pontos ao longo da faixa. Esta técnica divide o caminho elétrico em segmentos mais curtos. Para uma faixa de 12V, a injeção a cada 5 metros restaura o brilho. O método funciona bem para modernizar instalações concluídas sem substituir todo o sistema.

Qual sistema de voltagem alguém deve escolher para um longo prazo?

Para projetos residenciais de até 15 metros, as fitas LED 24V oferecem o melhor equilíbrio. Instalações comerciais superiores a 20 metros beneficiam de sistemas de 48V. Tensão mais alta reduz o consumo de corrente, o que minimiza a queda de tensão. A fonte de alimentação deve corresponder exatamente à tensão nominal da tira.

Como a distância entre a fonte de alimentação e a régua afeta o desempenho?

A distância entre a fonte de alimentação e a extremidade da faixa afeta diretamente o brilho. Fios mais longos adicionam resistência, aumentando a queda de tensão. Colocar a fonte de alimentação perto do ponto médio da tira reduz pela metade a distância efetiva. Esta estratégia de posicionamento simples melhora a uniformidade em toda a instalação do LED.
