Como o LED Flex de execução contínua de 50 m garante brilho uniforme

Um LED flexível de execução contínua de 50 m oferece brilho uniforme por meio de tecnologia avançada de corrente constante com operação de 24 V ou 48 V. Esses sistemas evitam ativamente a queda de tensão em longas distâncias. Os produtos de tira LED padrão falham neste teste. Seu brilho diminui visivelmente e a cor muda no final do longo prazo. Essa degradação força os instaladores a uma fiação paralela complexa e a vários drivers.

Este artigo examina os mecanismos técnicos por trás do desempenho a longo prazo. Também explora vantagens comerciais para projetos de iluminação em grande escala. Os leitores descobrirão como a operação em tensões mais altas reduz os custos de material. Eles também aprenderão como PCBs de cobre mais espessos gerenciam o calor de maneira eficaz. O resultado: instalação mais simples, menos componentes e economia significativa de mão de obra. Esses fatores transformam a economia de qualquer projeto ambicioso.

O desafio da queda de tensão na iluminação de faixa flexível LED

Limites das tiras padrão

A resistência do condutor de cobre cria o obstáculo fundamental para longos percursos contínuos em iluminação de faixa flexível de LED. À medida que a corrente percorre os traços de cobre, a resistência elétrica inerente converte parte da energia em calor. Este processo faz com que a tensão diminua progressivamente ao longo do comprimento da tira. A extremidade oposta recebe menos energia do que o pretendido, o que produz diretamente brilho reduzido e iluminação irregular. A gravidade desse efeito se intensifica com distâncias mais longas, maior consumo de corrente e menor qualidade do cobre – como peso de cobre PCB mais fino ou bitola de fio subdimensionada.

Medições do mundo real demonstram este problema claramente. Em um sistema de faixa de LED de 24 V, a fonte de alimentação produz 24,0 V, mas a extremidade oposta mede apenas 22,4 V. Isso representa uma queda de tensão total de 1,6 V em uma única passagem. A comparação entre os sistemas de 12V e 24V revela diferenças ainda mais marcantes:

O sistema de 12V perde uma porcentagem significativamente maior de tensão em comparação com seu equivalente de 24V. Essa degradação se manifesta de várias maneiras visíveis: LEDs mais escuros perto do final da faixa, mudança de cor em produtos RGB onde o vermelho domina à medida que o azul e o verde desaparecem, brilho irregular na iluminação da faixa de LED branca e oscilação sob carga. Esses sintomas tornam os produtos padrão inadequados para instalação profissional onde a iluminação consistente é importante.

A regra de ligação de 5 metros

A indústria respondeu a estas limitações físicas com uma diretriz prática conhecida como “regra de ligação dos 5 metros”. As tiras padrão de 12 V e 24 V não podem exceder comprimentos específicos por ponto de injeção de energia. O comprimento máximo de funcionamento para sistemas de 12 V é de 5 metros, enquanto os sistemas de 24 V se estendem até 7 a 10 metros, dependendo da especificação do produto. Além destas distâncias, a queda de tensão torna-se visualmente inaceitável.

Esta restrição força os projetistas a implementar esquemas complexos de fiação paralela. Cada segmento de 5 metros requer seu próprio driver ou ponto de injeção de energia. Um projeto de 50 metros pode exigir dez drivers separados, dezenas de pontos de conexão e um planejamento cuidadoso para garantir que cada segmento receba energia adequada. Os custos de mão-de-obra multiplicam-se rapidamente e cada ponto de conexão introduz um local de falha potencial. Essa complexidade explica por que o led flex de execução contínua de 50 m representa um avanço tão significativo. Elimina a necessidade de vários drivers e simplifica todo o processo de planejamento do comprimento da tira de LED. A própria tira flexível torna-se um componente único e gerenciável, em vez de uma colcha de retalhos de segmentos interconectados.

Como o LED Flex de execução contínua de 50 m resolve a queda de tensão

O LED Flex de corrida contínua de 50 m supera as limitações físicas por meio de duas tecnologias complementares. Cada abordagem ataca a queda de tensão de um ângulo diferente e, juntas, permitem o funcionamento mais longo possível com uma única alimentação de energia.

Corrente Constante vs. Tensão Constante

Corrente constante (CC) e tensão constante (CV) representam filosofias de condução fundamentalmente diferentes. Um sistema CV fornece uma tensão fixa e depende de resistores externos para limitar a corrente. Um sistema CC regula ativamente a corrente que flui através de cada segmento de LED, independentemente da tensão disponível naquele ponto.

A distinção é extremamente importante para instalações estendidas. CIs de corrente constante montados diretamente na tira flexível atuam como reguladores locais para cada grupo de série de LEDs. Esses ICs ajustam ativamente sua operação para manter a corrente nominal, compensando quaisquer quedas de tensão ao longo do percurso de 50 m. Quando a tensão diminui devido à distância, o IC compensa para manter a corrente nominal, garantindo que cada segmento de LED receba energia consistente, independentemente da sua posição. Isto neutraliza o efeito de escurecimento da queda de tensão, mantendo o brilho idêntico do primeiro ao último LED.

Com base no que sabemos agora sobre drivers de corrente constante e tensão constante, é seguro dizer que a corrente constante será a melhor escolha para luzes LED. Como os drivers de corrente constante podem fornecer um nível consistente de brilho, os drivers de tensão constante geralmente causam oscilações. Essa deficiência também reduz bastante a vida útil da iluminação LED que usa drivers de tensão constante, e os sistemas de iluminação LED que usam drivers de tensão constante são geralmente menos eficientes. Embora os drivers de corrente constante sejam geralmente mais caros do que os drivers de tensão constante, a eficiência dos drivers de corrente constante mais do que compensa o custo extra.

As implicações práticas para a instalação são substanciais. Uma fonte de alimentação de extremidade única em tiras de corrente constante não produz queda de tensão, mantendo brilho uniforme em todo o comprimento de 50 m. O design suporta fiação de até 50m com opções de 10m, 20m, 30m, 40m e 50m disponíveis. Isso elimina a necessidade de vários drivers e fiação paralela complexa exigida pelos produtos de fita LED padrão.

Operação em tensão mais alta (24V/48V)

Operar em 24V ou 48V fornece uma segunda camada de proteção contra queda de tensão. Sistemas de tensão mais alta consomem menos corrente para a mesma potência. Como as perdas resistivas nos condutores de cobre aumentam com o quadrado da corrente, a redução da corrente reduz drasticamente a energia perdida por calor ao longo da tira.

Essa relação permite que os fabricantes usem condutores mais finos e ainda forneçam energia adequada. O cobre mais fino reduz os custos de material sem sacrificar o desempenho. O resultado é uma faixa contínua que atinge o comprimento máximo de percurso sem drivers adicionais ou pontos de injeção de energia.

Para um led flex de funcionamento contínuo de 50 m, a combinação de regulação de corrente constante e operação em tensão mais alta é decisiva. Os ICs CC controlam a regulação local, enquanto a tensão mais alta minimiza a queda de tensão inicial que, de outra forma, sobrecarregaria o sistema. Juntas, essas tecnologias permitem que os projetistas planejem o comprimento da tira de LED sem as restrições tradicionais. A faixa flexível torna-se um componente único que abrange todo o projeto, reduzindo a complexidade da instalação e eliminando os pontos de falha que afetam os sistemas segmentados.

Principais recursos para alcançar a maior duração de execução

PCBs de cobre mais espessos e gerenciamento de calor

O PCB determina o comprimento máximo de qualquer faixa de LED. Um LED flexível de execução contínua de 50 m requer folha de cobre de 6 onças ou mais espessa. As tiras padrão geralmente usam cobre mais fino, o que cria resistência excessiva em longas distâncias. O cobre mais espesso reduz diretamente a resistência elétrica por unidade de comprimento dos traços de PCB. Menor resistência significa menos queda de tensão ao longo do percurso, garantindo que as luzes na extremidade oposta recebam energia adequada. A tabela a seguir descreve os recursos críticos da PCB que permitem um desempenho de iluminação consistente nesta escala.

Esses recursos contribuem diretamente para atingir a máxima duração possível. O gerenciamento de calor torna-se igualmente crítico. O calor causa degradação mais rápida, brilho reduzido e mudança de cor. Uma instalação de 50m gera uma carga térmica substancial. PCBs de qualidade com cobre puro de camada dupla de 2-4 onças permitem um fluxo de corrente suave e minimizam a geração de calor. Esses materiais também promovem uma rápida dissipação. A montagem da tira flexível em perfis de alumínio proporciona dissipação de calor essencial. Esta prática fundamental evita o acúmulo de calor ao longo de todo o comprimento. Ventilação adequada e dissipadores de calor integrados são essenciais para um longo prazo. A tensão correspondente evita corretamente a sobrecarga das luzes. Escolher opções de baixa potência ou diminuir a intensidade para 70-80% reduz o estresse térmico. Essas etapas prolongam a vida útil e mantêm a estabilidade do brilho.

Chips IC avançados para integridade de sinal

Os chips IC integrados mantêm o brilho uniforme em todos os 50 m. Drivers de corrente constante integrados ao flex regulam ativamente a corrente para cada segmento de LED. Esses chips compensam qualquer queda de tensão que permaneça após o design da PCB minimizá-la. A duração máxima da execução depende da qualidade desses chips. O resultado é um brilho consistente da primeira à última luz.

A integridade do sinal requer engenharia adicional. A injeção de energia dupla reduz pela metade o comprimento efetivo do traço para o fluxo de corrente. Loops de energia curtos minimizam a indutância parasita. Os capacitores de desacoplamento local atuam como reservatórios de energia próximos a cada luz. Eles suavizam as flutuações de tensão e preservam o brilho consistente. Esses recursos são essenciais para alcançar o maior prazo.

As tiras endereçáveis ​​contam com chips específicos para transmissão de dados. Alguns chips oferecem retomada de ponto de interrupção com fluxo de sinal duplo. Se um pixel falhar, a linha de dados sobressalente permite que o sinal pule o pixel quebrado. Isso evita a perda total de dados. Outros chips usam o protocolo SPI para transmissão serial de dados. Eles fornecem atualizações rápidas e fluxo de dados confiável. A seleção do chip determina a velocidade dos dados, a profundidade da cor e a taxa de atualização. Esses fatores garantem brilho uniforme em todo o comprimento da tira de LED.

Minimizar o comprimento do traço reduz a indutância e a interferência eletromagnética. Isolar traços de sinal sensíveis de traços de energia evita o acoplamento de ruído. O roteamento de traços de alta corrente nas camadas externas garante uma utilização eficaz do cobre. Adicionar solda ao cobre exposto aumenta a área da seção transversal. Manter os loops de corrente pequenos reduz a capacitância parasita. A duração máxima de toda a execução depende dessas práticas de projeto. Eles preservam a integridade do sinal em longas distâncias. Uma boa instalação de iluminação requer um planejamento cuidadoso desses recursos.

Aplicações comerciais para execuções estendidas de LED

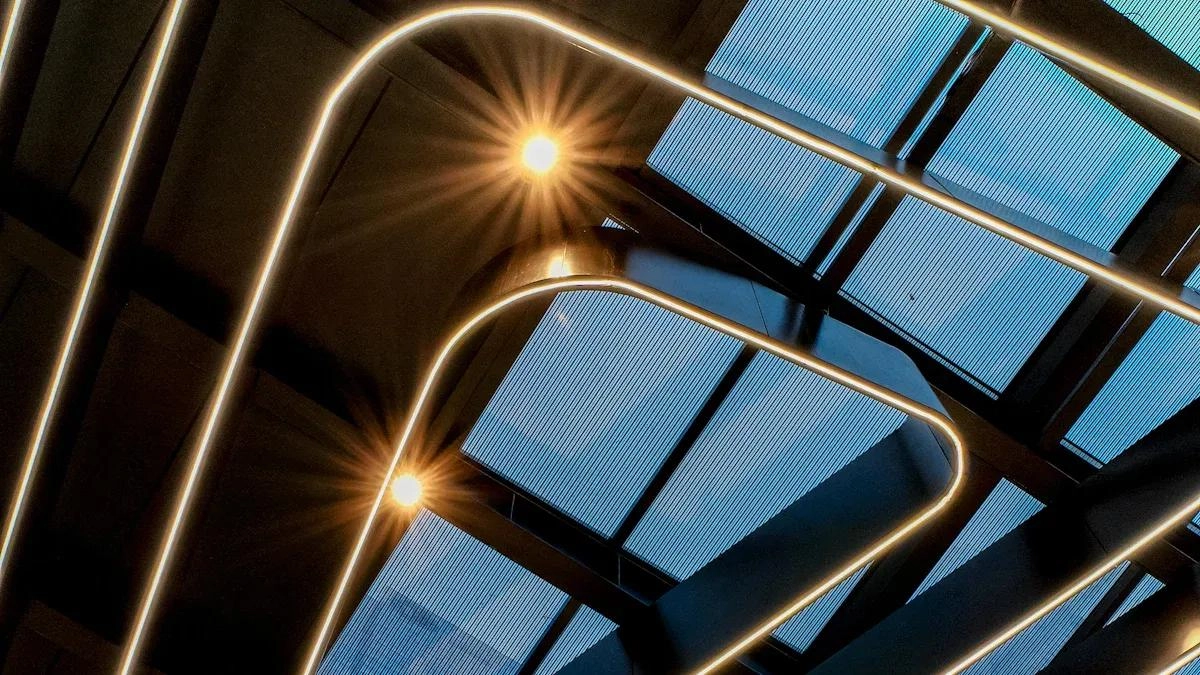

Iluminação arquitetônica e de enseada

A iluminação arquitetônica exige uniformidade perfeita. Qualquer variação de brilho numa enseada, corredor ou fachada torna-se imediatamente visível e profissionalmente inaceitável. Um LED flexível de execução contínua de 50 m oferece essa consistência por meio de tecnologia de corrente constante e folha de cobre espessada. O sistema requer apenas energia de extremidade única para percursos de 20m, 30m ou 50m, eliminando totalmente a injeção no ponto médio.

Esta faixa flexível mantém o desvio da temperatura da cor abaixo de 100K em todo o comprimento. Os designers conseguem uma saída de luz contínua, sem pontos de acesso visíveis ou lacunas escuras. O comprimento máximo de 50 metros significa que um componente contínuo abrange todo o teto perimetral. Essa abordagem elimina a colcha de retalhos de segmentos exigida pelos produtos padrão.

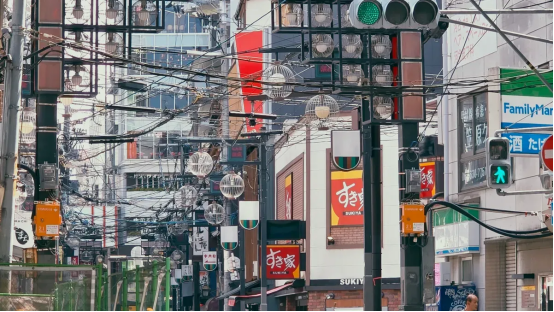

Expositores de varejo e sinalização externa

Os ambientes de varejo contam com fita de luz LED para exibir produtos com iluminação consistente e atraente. As tiras de LED COB fornecem iluminação perfeita e sem pontos com um brilho suave e contínuo. Essas tiras operam em temperaturas mais baixas, reduzindo o estresse nos LEDs e prolongando a vida útil. Expositores de varejo e prateleiras de produtos se beneficiam de iluminação uniforme em grandes áreas, sem manchas escuras.

A sinalização externa exige durabilidade e uniformidade. A classificação à prova de intempéries garante a estanqueidade ao pó e resiste à imersão temporária. Materiais resistentes a UV e revestimentos à prova de intempéries protegem contra a degradação severa da luz solar. Conectores à prova de intempéries mantêm segurança e confiabilidade sob diversas condições.

O setor de iluminação comercial ganha vantagens substanciais com esta tecnologia. A poupança de energia é significativa em comparação com a iluminação tradicional. A vida útil é longa, traduzindo-se em muitos anos de uso contínuo. Os períodos de retorno são curtos. A complexidade reduzida da fiação acelera a conclusão do projeto. Os custos trabalhistas mais baixos minimizam a interrupção das operações comerciais. A manutenção reduzida é especialmente valiosa em áreas de difícil acesso.

Esta solução de iluminação transforma instalações de grande escala. O processo de planejamento do comprimento da tira de LED simplifica drasticamente. Um componente contínuo substitui vários segmentos interconectados. A instalação requer menos componentes e menos pontos de falha potenciais. Para qualquer projeto ambicioso, o LED Flex de execução contínua de 50 m oferece uma estética consistente com complexidade reduzida e menor custo total de propriedade.

O LED Flex de operação contínua de 50 m atinge brilho uniforme por meio de regulação de corrente constante, operação de tensão mais alta e construção robusta de PCB. Essas tecnologias trabalham juntas para eliminar a queda de tensão em longas distâncias. Projetos comerciais se beneficiam de instalação simplificada sem fiação paralela, custos de manutenção reduzidos e estética consistente em todo o comprimento da faixa de LED.

Os projetistas devem avaliar seus requisitos específicos antes de selecionar uma solução. A duração máxima do percurso depende das especificações do produto, das condições ambientais e das opções de fornecimento de energia. Consultar um especialista em iluminação ou revisar fichas técnicas detalhadas do produto garante a seleção adequada para qualquer projeto de grande escala. Esses recursos fornecem informações críticas sobre requisitos de tensão, espessura do cobre e qualidade do chip IC. Tomar uma decisão informada evita erros dispendiosos e proporciona um desempenho confiável em toda a instalação.

Perguntas frequentes

Que distância máxima uma única fonte de alimentação pode suportar?

Uma fonte de alimentação de extremidade única suporta a execução completa de 50 metros sem injeção de ponto médio. O design de corrente constante mantém o brilho uniforme em todo o comprimento. Os instaladores conectam um driver no início e executam a faixa continuamente. Isto elimina totalmente a tradicional restrição de ligação de 5 metros.

A tira requer instalação especial para dissipação de calor?

Os perfis de alumínio fornecem dissipação de calor essencial para tiragens prolongadas. O PCB de cobre espessado minimiza a geração de calor na fonte. A ventilação adequada ao redor do perfil evita o acúmulo térmico. Corresponder a tensão corretamente e diminuir a intensidade para 70-80% reduz ainda mais o estresse. Essas práticas prolongam a vida útil e mantêm a estabilidade do brilho.

Como este sistema se compara aos custos de instalação de tiras padrão?

O percurso contínuo de 50 m elimina múltiplos drivers e fiação paralela. Uma instalação padrão de 50 metros pode exigir dez drivers separados. Este sistema precisa de apenas um. Os custos trabalhistas caem substancialmente com menos pontos de conexão. Menos componentes também significam menos locais potenciais de falha. O design simplificado reduz significativamente o tempo total de instalação.

Esta solução de iluminação pode funcionar ao ar livre?

Sim. Versões à prova de intempéries suportam poeira e imersão temporária. Os materiais resistentes aos raios UV protegem contra a degradação da luz solar. Conectores à prova de intempéries mantêm a confiabilidade em condições adversas. A tecnologia de corrente constante garante um desempenho consistente, independentemente das flutuações de temperatura ambiental. Isto torna a faixa adequada para iluminação de fachadas e aplicações de sinalização externa.

Qual opção de tensão funciona melhor para um projeto de grande escala?

Os sistemas de 48 V consomem menos corrente do que as alternativas de 24 V para a mesma saída de energia. A corrente mais baixa reduz as perdas resistivas ao longo do condutor. Isso permite traços de cobre mais finos, mantendo o desempenho. A escolha depende das especificações específicas do produto e dos requisitos de instalação. Consultar um especialista em iluminação ajuda a determinar a configuração ideal.
