Como você molda corretamente as tiras flexíveis de LED 3D em torno das bordas arquitetônicas?

Aug 12Fonte: Visualizações: 20

Moldar tiras flexíveis LED flexíveis 3D em torno de bordas arquitetônicas afiadas requer o aproveitamento do movimento de vários eixos. Os técnicos devem respeitar estritamente um raio de curvatura mínimo de 1 polegada (25 mm). Eles devem evitar a aplicação de força física direta na superfície iluminada do LED. A dobragem apertada manual destrói as camadas internas de traços de cobre. Portanto, curvas arquitetônicas acentuadas de 90 graus exigem conectores de canto sem solda, trilhos especializados ou junções de corte e conexão.

Alcançar a difusão contínua da luz com luzes LED de néon nos cantos requer um manuseio físico adequado. Os instaladores preservam as vedações contra intempéries com classificação IP, combinando dinâmicas de modelagem exata com hardware de montagem especializado. Esta prática de instalação limpa garante um desempenho de iluminação arquitetónica a longo prazo em todos os contornos das arestas.

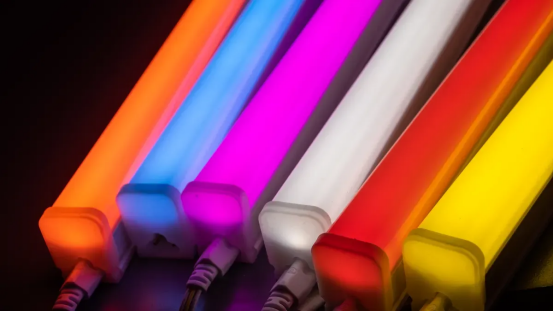

Compreendendo a dinâmica LED Flex de flexão 3D

Comparando 3D Flex com tiras padrão

As tiras de LED flexíveis tradicionais se movem ao longo de um único eixo plano. Os instaladores só podem curvar essas luzes convencionais verticalmente. Os designs padrão rasgam os componentes internos quando torcidos lateralmente em cantos apertados. Em contraste, o LED flexível de flexão 3D usa um layout de PCB em zigue-zague especializado. Esta construção interna única permite movimentos laterais e verticais através de contornos arquitetônicos complexos.

O 3D Neon Flex não se limita a uma superfície plana. Ele se curva, torce e gira em três dimensões, criando uma impressionante interação de luz que adiciona profundidade e textura a qualquer ambiente.

Essas avançadas luzes LED de néon resolvem problemas desafiadores de layout estrutural. Os designers de iluminação modernos selecionam luzes LED de néon para envolver colunas e traçar fachadas de parede irregulares perfeitamente. O PCB especializado acomoda curvas multidirecionais contínuas. Sem essa engenharia, forçar as luzes de néon LED além de seu eixo nativo causa graves danos internos à PCB, rachaduras nas juntas de solda e falha prematura da seção.

Regras de raio mínimo para dobrar tiras flexíveis de LED

Cada instalador deve seguir limites físicos exatos ao moldar luzes multieixos nos cantos. Dobrar com força um perfil flexível sobre bordas estreitas fratura componentes internos delicados. Os instaladores devem manter um raio de curvatura mínimo estrito de 1 polegada (25 mm) durante a colocação manual. A manutenção desta margem espacial protege as camadas internas contra microfraturas.

O padrão de projeto IPC-2223 e o padrão de teste de qualificação IPC-6013 definem diretrizes rígidas de flexão para condutores multicamadas. Os técnicos calculam os limites físicos usando a espessura total da tira.

Tipo de aplicativo

Camadas Condutoras

Multiplicador mínimo do raio de curvatura (x espessura total da flexão)

Curva estática

Camada única

6

Curva estática

Multicamadas (2+)

12

Curva Dinâmica

Camada única

100

Curva Dinâmica

Multicamadas (2+)

100 a 150

Os técnicos calculam os limites mecânicos exatos antes da instalação. As diretrizes da fórmula indicam: raio de curvatura mínimo = multiplicador x espessura total de flexão. Os instaladores experientes adicionam uma margem de segurança extra de 20-30% a este raio de curvatura calculado para absorver o estresse de manuseio. O respeito a esses cálculos permite que os membros da tripulação dobrem as tiras flexíveis de LED com segurança, sem causar danos permanentes ao circuito ou distorção óptica.

Técnicas de modelagem para luzes LED de corda de néon


Criando curvas de varredura contínua

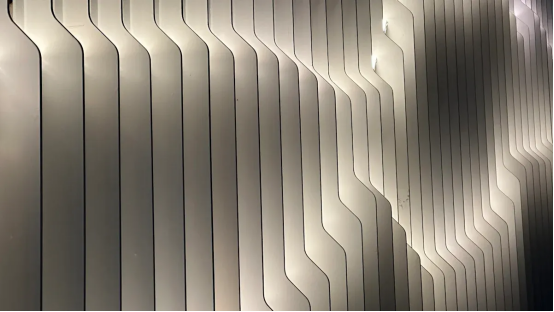

Os técnicos instalam luzes LED de néon ao longo de enseadas arquitetônicas para formar curvas contínuas. A iluminação ambiente suave transforma espaços lineares de forma limpa. Os instaladores devem avaliar os limites físicos do LED flexível de flexão 3D antes de moldar arcos suaves. Produtos especializados, como perfis de dobra lateral de silicone, exigem um diâmetro de dobra mínimo de 100 mm. Esta medição física equivale a um raio de curvatura mínimo de 50 mm. Dobrar o perfil além deste limite de curvatura danifica os condutores internos. A dobra controlada protege camadas delicadas durante a instalação inicial. O posicionamento estrutural adequado distribui a tensão física uniformemente por todo o comprimento do perfil.

O cálculo dos arcos de varredura permitidos evita o estresse físico no revestimento do perfil flexível. Os instaladores calculam os ângulos de curvatura máximos permitidos para comprimentos de arco específicos usando o raio de curvatura mínimo estabelecido. Manter as dimensões apropriadas do arco evita tensões localizadas ao longo dos caminhos de fiação interna.

· Use canais de alumínio rígidos ou trilhos de montagem flexíveis para guiar curvas suaves sem flacidez.

· Fixe as luzes LED de néon com clipes de montagem espaçados para evitar dobras localizadas ao longo de contornos arquitetônicos abrangentes.

· Fornece folga extra em instalações externas para absorver a expansão térmica ambiente sem tensão estrutural.

Os instaladores aplicam flexão gradual ao longo das revelações da parede para manter a difusão uniforme da luz. O posicionamento adequado dos trilhos evita o deslocamento dinâmico do perfil durante o movimento térmico. Curvas suaves exigem espaçamento de clipe consistente ao longo de todo o comprimento da tiragem. Os técnicos posicionam luzes de neon em trilhos flexíveis para seguir os contornos perfeitos da parede. As luzes LED de néon devidamente protegidas proporcionam brilho uniforme em grandes características arquitetônicas. Este método de instalação sistemático preserva a saída de iluminação ideal sem criar sombras ópticas.

Lidando com curvas arquitetônicas nítidas

Os instaladores encontram curvas e ângulos complicados ao navegar pelos limites estruturais físicos. Os trabalhadores nunca devem dobrar as luzes LED de néon diretamente em um ângulo agudo de 90 graus. A dobra física acentuada destrói os componentes LED montados na superfície e interrompe a fiação do circuito interno. Circuitos quebrados criam pontos escuros, oscilações intermitentes ou falha completa do sistema. O forte estresse físico também racha o material protetor externo de silicone. Invólucros externos danificados criam sérios riscos à segurança, como curtos-circuitos elétricos.

· Conectores em ângulo reto criam uma ruptura estrutural nítida no perfil e o unem no ângulo desejado.

· Acessórios de canto especializados funcionam como juntas de canto de encanamento para navegar em curvas fechadas sem sobrecarregar a fiação interna.

· Esboços de layout de pré-instalação ajudam as equipes de instalação a adquirir antecipadamente os conectores T e acessórios em ângulo reto necessários.

O planejamento detalhado ajuda os instaladores a direcionar luzes LED de néon ao longo de bordas estruturais complexas sem esforço. Para luzes LED de néon padrão de 120 V, os instaladores devem respeitar um diâmetro de curva mais estreito e seguro de 1 a 2 polegadas. A manutenção deste raio de curvatura seguro evita esforços mecânicos nos componentes internos. Os instaladores escolhem tiras de LED flexíveis ou links de canto modulares em vez de forçar a dobra manual. A proteção de cada chip de LED individual evita falhas prematuras e oscilações do driver. Os trabalhadores montam luzes LED de néon cuidadosamente usando acessórios de canto em torno de junções estruturais estreitas. O alinhamento físico adequado evita danos graves ao hardware e garante iluminação confiável de longo prazo em todas as bordas internas.

Os clipes e trilhos de montagem distribuem o peso estrutural uniformemente ao longo de cada transição de canto. O posicionamento correto das ferragens guia os perfis suavemente ao longo das bordas estruturais, evitando flacidez. Os técnicos evitam improvisar curvas fechadas por meio da força manual. Seguir planos de layout estruturados garante alto apelo visual e longa vida operacional para cada instalação de iluminação comercial.

Prevenção de danos e falhas no circuito

Evitando pressão nos LEDs montados na superfície

Os instaladores muitas vezes exercem força mecânica excessiva nas superfícies iluminadas das tiras flexíveis durante a montagem. A aplicação de pressão direta em pacotes de diodos individuais transfere a tensão física diretamente para as delicadas juntas de solda. Flexionar materiais de PCB perto de bordas afiadas fadiga os filetes de solda externos e quebra as ligações internas dos fios. A ligação do fio de ouro de 15-25 μm representa a conexão mecânica interna mais fraca. As forças de cisalhamento separam facilmente esta frágil conexão durante o manuseio agressivo da instalação.

Causa raiz do fracasso

Como isso se manifesta ao dobrar as bordas

Mecanismo Chave/Ponto Fraco

Flexão de PCB

Tensão transmitida diretamente aos pacotes de LED colocados perto da curva/borda.

As forças de flexão causam rachaduras por fadiga nas juntas de solda e podem levantar ou quebrar delicadas ligações internas dos fios.

Rachaduras nas juntas de solda

Cintilação intermitente ou falha completa após dobrar.

O estresse mecânico cíclico causado pela flexão fadiga os filetes de solda, especialmente nos cantos da embalagem.

Quebra de títulos de fio de ouro

Operação sensível ao toque, oscilação ou circuito aberto quando flexionado.

A ligação do fio (fio de ouro de 15-25 μm) é o elo mecânico mais fraco; a flexão aplica tensão de cisalhamento/tração causando desprendimento ou fratura.

Incompatibilidade de CTE (Coeficiente de Expansão Térmica)

A falha pode aparecer ou piorar com as mudanças de temperatura após a flexão.

A flexão pode iniciar microfissuras; o ciclo térmico subsequente faz com que diferentes materiais (chip, fio, PCB) se expandam/contraiam em taxas diferentes, piorando os danos.

O estresse mecânico sistemático compromete a segurança física e leva a diversas falhas ópticas visíveis. Os instaladores devem identificar rapidamente os defeitos operacionais durante os procedimentos de teste iniciais.

· Circuito aberto intermitente : O led funciona algumas vezes, mas desliga aleatoriamente, especialmente se a curvatura altera o estado de tensão.

· Cintilação induzida por vibração/flexão : O LED pisca ou pisca quando a tira flexível é dobrada, batida ou sujeita a vibração.

· Operação sensível ao toque : Pressionar próximo ao led ou na área dobrada faz com que o led ligue ou desligue.

· Falhas dependentes da posição : As falhas concentram-se perto das bordas da placa ou em seções que sofrem maior deformação durante a flexão.

Protegendo vestígios e vedações internas de cobre

Os cantos agudos comprometem as vias elétricas internas e a proteção externa contra intempéries. A força estrutural excessiva cria pequenas microfissuras dentro das camadas de cobre. A água da chuva penetra nas juntas soldadas à mão quando as caixas externas se rompem sob tensão.

Estressor

Efeito no componente

Conseqüência

Estresse físico (curvatura em cantos/curvas)

Microfissuras se formam em vestígios de cobre

Falha prematura de iluminação, seções apagadas

Umidade (chuva)

Penetra em juntas soldadas à mão

Integridade IP comprometida, impermeabilização destruída

O design em zigue-zague tipo S permite curvas horizontais planas, mantendo uma vedação contínua à prova de intempéries e eliminando rastros de rachaduras. Os técnicos preservam a segurança elétrica aplicando um raio de curvatura correto em todas as luzes LED de néon. A manutenção de curvas de flexão adequadas evita microfissuras nos condutores durante o uso operacional de longo prazo. Os instaladores escolhem luzes LED de néon duráveis ​​para evitar danos físicos permanentes. Seguir as diretrizes de layout padronizadas protege as vedações de silicone e os condutores de cobre. As luzes LED de néon de alta qualidade mantêm proteção completa contra intempéries quando os técnicos evitam dobras manuais acentuadas.

Melhores práticas de instalação para bordas arquitetônicas


Selecionando clipes de canais e conectores de canto

Os técnicos mantêm a durabilidade do sistema implementando as melhores práticas de instalação ao longo de perímetros estruturais complexos. As equipes de campo medem previamente as revelações arquitetônicas antes de montar o hardware para confirmar as dimensões. Os membros da tripulação selecionam trilhos rígidos de alumínio para percursos lineares retos e canais flexíveis de silicone para contornos contínuos. Os instaladores integram conectores de canto sem solda para navegar em transições nítidas de 90 graus sem causar tensão mecânica dinâmica. Os trilhos de montagem fornecem suporte estrutural uniforme que evita flacidez do perfil em longos vãos espaciais. O espaçamento dos clipes de montagem em intervalos regulares fixa a caixa firmemente contra as paredes do edifício. O alinhamento adequado do clipe reduz a tensão física de flexão nas junções dos cantos.

Os técnicos protegem os diodos internos delicados, evitando pressão física direta nas superfícies iluminadas durante a montagem. Os instaladores aplicam força física exclusivamente nos flanges laterais de silicone ou nos trilhos de montagem rígidos. Exercer força direta para baixo sobre os cavacos da superfície corre o risco de desconexão do fio de ligação interna e falha imediata da embalagem. O posicionamento manual cuidadoso garante uma distribuição óptica suave sem danos físicos durante o processo de instalação. A utilização de perfis flexíveis LED de flexão 3D simplifica o roteamento de vários eixos ao longo de cantos arquitetônicos complexos. A instalação adequada em torno das bordas físicas do edifício requer a colocação estruturada de clipes para preservar o alinhamento óptico. As equipes de montagem verificam a folga mecânica em cada junta de canal antes da fixação final.

Proteção contra intempéries de bordas externas e planejamento de layout

Os detalhes do layout do planejamento evitam a entrada de água e problemas de queda de tensão nas estruturas externas. Os técnicos realizam uma avaliação completa do projeto antes de fixar qualquer hardware de montagem. As equipes de campo executam uma sequência de preparação estruturada:

1. Meça o espaço duas vezes antes de retirar qualquer adesivo do canal.

2. Mapeie as localizações físicas exatas das fontes de energia, dimmers e controladores principais do sistema.

3. Marque cantos físicos, curvas amplas e pontos de conexão emendados ao longo das arestas arquitetônicas.

4. Desenhe um diagrama rápido mostrando seu layout, incluindo onde a fonte de alimentação é conectada, onde ficam os dimmers ou controladores e como as tiras dobrarão ou farão a transição em torno das bordas.

Use IP65 ou superior para áreas externas ou úmidas, como cozinhas e banheiros.

As instalações de iluminação arquitetônica externa exigem protocolos rigorosos de proteção contra intempéries para evitar sérios riscos à segurança elétrica. As equipes de campo aplicam selante de silicone transparente ou tubos termorretráteis revestidos de adesivo nos pontos de corte. Os técnicos protegem as conexões de emenda externas com conectores com classificação IP67 ou tubos termorretráteis de grau marítimo selados com silicone. Os drivers da fonte de alimentação principal residem dentro de gabinetes à prova de intempéries NEMA 3R com prensa-cabos selados. As equipes de manutenção nas áreas costeiras vedam duplamente todos os pontos de conexão contra a corrosão do ar salgado e inspecionam os componentes anualmente.

Classificação IP

Nível de proteção

Aplicação adequada

IP67

À prova de poeira; pode lidar com imersão temporária em água

Jardins, caminhos, instalações ao nível do solo

IP68

À prova de poeira; projetado para imersão contínua em água

Piscinas, fontes, iluminação subaquática

Alcançar a verdadeira proteção IP68 requer encapsulamento de resina dentro de um canal de alumínio. Os técnicos posicionam luzes LED de néon dentro da pista e despejam resina de poliuretano líquida de duas partes até que ocorra a cobertura total. A resina de poliuretano oferece resistência excepcional e estabilidade UV sem amarelar ou permanecer macia. Este processo de envasamento de resina de bloco sólido elimina vazios de ar internos para que a água não possa entrar. Técnicos de campo implantam luzes LED de néon ao longo de perímetros de alta umidade usando esses canais em vasos. Luzes de corda de néon LED seladas resistem efetivamente à umidade permanente e à submersão temporária. Luzes de néon LED adequadamente encapsuladas melhoram os layouts de iluminação arquitetônica em torno de bordas difíceis. A implementação de protocolos sistemáticos de proteção contra intempéries protege todas as instalações de iluminação arquitetônica contra a degradação ambiental, ao mesmo tempo que mantém total segurança operacional.

Os técnicos conseguem uma iluminação arquitetônica livre de danos combinando acessórios de canto especializados com limites físicos rígidos. Preservar o raio de curvatura mínimo de 1 polegada protege as camadas do circuito interno contra tensões mecânicas. Os trabalhadores devem evitar aplicar pressão direta nos pacotes de diodos de superfície. A força física quebra os fios de ligação internos e provoca falha prematura do sistema. A rota modular dos links de canto conduziu luzes de corda de néon em torno de curvas fechadas com segurança.

As equipes de campo garantem o desempenho a longo prazo através de procedimentos sistemáticos de pré-montagem. Os instaladores ajustam a seco todos os canais de montagem e clipes de canto ao longo das bordas arquitetônicas antes da fixação final do adesivo. Testar a continuidade elétrica antes de aplicar o selante à prova de intempéries evita retrabalhos dispendiosos. Este procedimento estruturado garante a instalação adequada em fachadas de edifícios complexos.

Perguntas frequentes

Qual é o raio de curvatura mínimo para tiras flexíveis 3D?

Os instaladores devem manter um raio de curvatura mínimo de pelo menos 1 polegada (25 mm). O padrão IPC-2223 rege o design flexível de circuitos impressos. O respeito aos limites físicos evita microfraturas dentro das camadas de traços de cobre durante a modelagem.

Os técnicos podem dobrar tiras flexíveis 3D em cantos agudos de 90 graus?

Os técnicos nunca devem dobrar as luzes LED de néon diretamente em ângulos retos agudos. Dobras apertadas manuais destroem as vias do circuito interno. Em vez disso, os trabalhadores usam conectores de canto sem solda ou trilhos de junção modulares para direcionar a iluminação em torno de bordas arquitetônicas afiadas de maneira limpa.

Como os instaladores protegem os LEDs montados na superfície contra danos físicos?

Os instaladores aplicam pressão de montagem exclusivamente nos flanges laterais de silicone ou trilhos de suporte. Pressionar diretamente nas embalagens montadas na superfície separa as frágeis ligações dos fios de ouro. O manuseio físico cuidadoso garante um desempenho ideal do LED a longo prazo durante toda a fase de instalação.

Como as equipes de campo protegem as conexões de borda externa contra intempéries?

As equipes de campo aplicam selante de silicone transparente ou tubos termorretráteis revestidos de adesivo sobre os pontos de corte expostos. As pistas de alumínio encapsuladas com resina líquida proporcionam proteção completa contra entrada de água. Esses protocolos de vedação preservam a confiabilidade da iluminação arquitetônica com classificação IP em ambientes externos exigentes.
